日産 S20エンジンディスビーには新旧の２種が混在します。
この各々について取り付けの概要をお知らせしています。

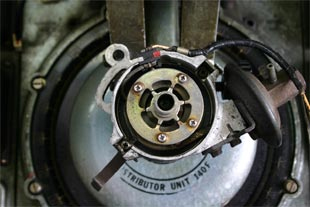

旧型ディスビー

新型ディスビー

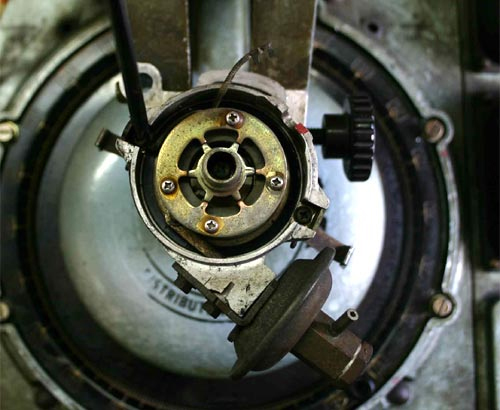

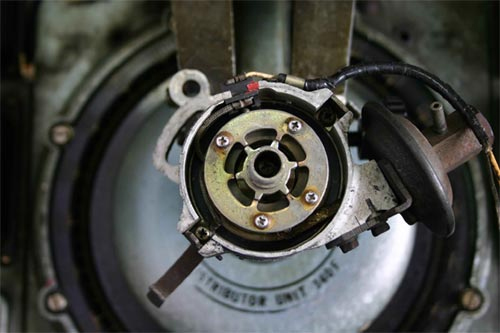

S20 旧型ディスビーでの組み込み方法です。ローターを外して配線を確認します。

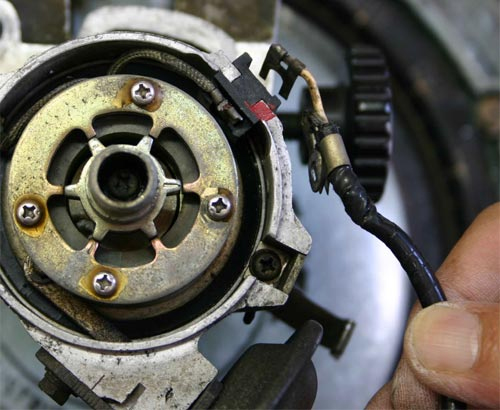

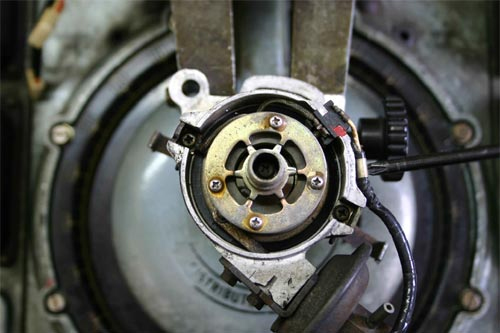

ディスビー側面の配線固定などボルトを外します。

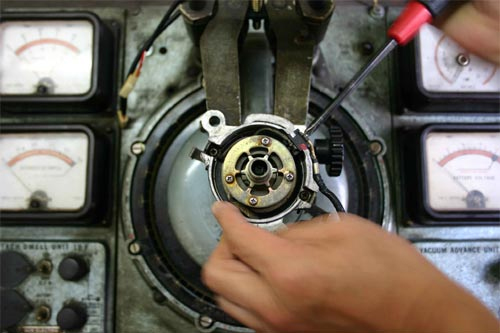

メイングロメットのボルトを緩めます。

これで外部へのハーネスが全て取り外せます。

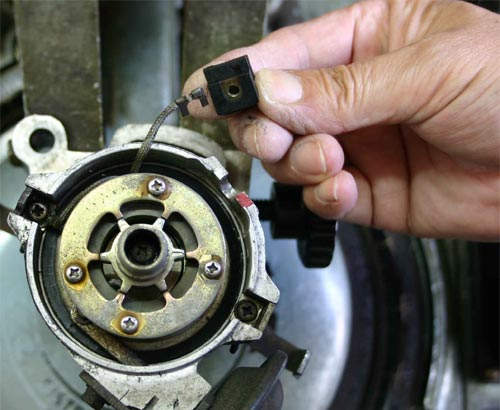

グロメットも取り外します。

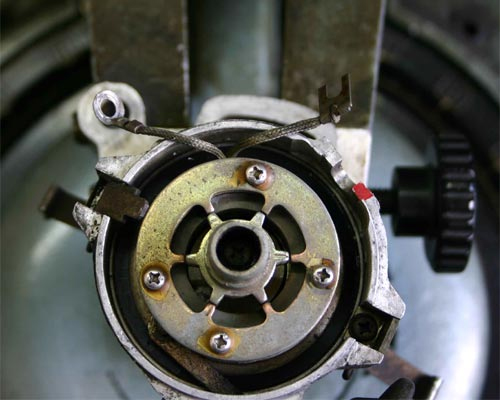

もう片側の信号線はディスビー内にボルトで固定されていますので、外します。

この２本がディスビーの信号出力線で、形状によって見分けています。

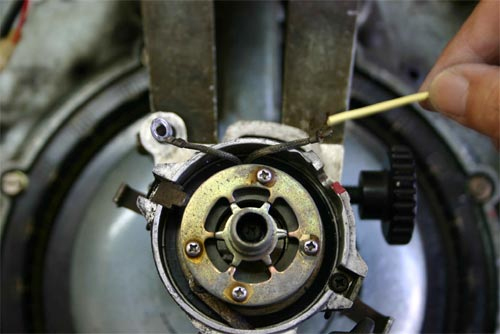

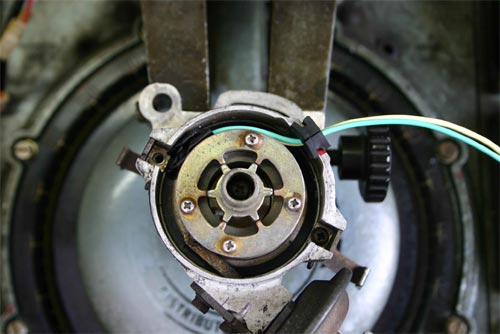

クワ型端子の付いていた信号線には黄色配線を接続します。

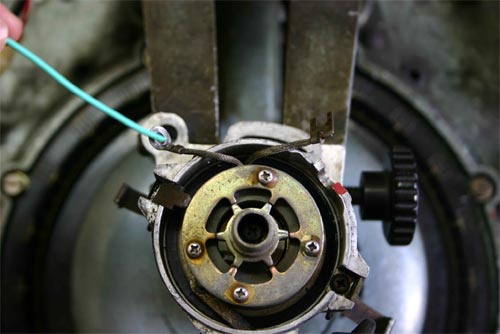

アースに落とされていた信号線には緑線を各々結線します。
シールド線には全体を絶縁処理をして、ディスビー内でアースに接触しないように取り回します。

２本の線は付属のグロメットに通してディスビーに固定し、ディスビー外へ配線を引き出します。
この２本の線がＭＤＩ 9958の信号線として使用されます。

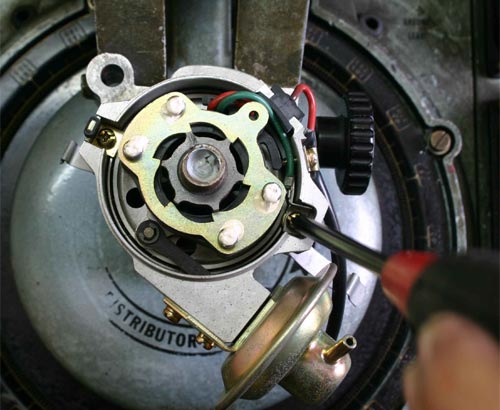

新型（後期型）ディスビーでの配線接続の方法です。

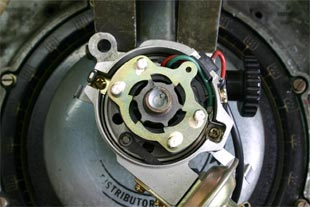

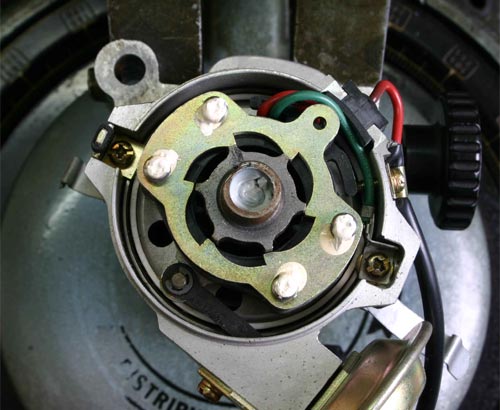

新型では緑と赤の線に色分けされていますので一層簡単です。アースに落とされている緑線を取り外します。

赤線をディスビー側面に固定していたボルト類を外します。

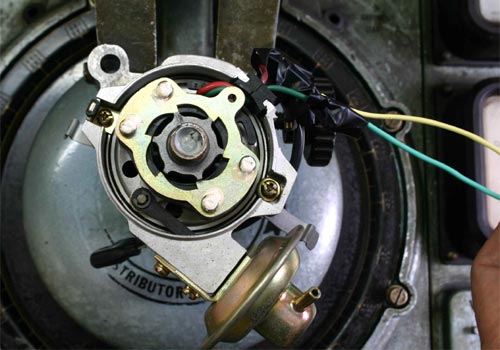

説明書の通り、赤線は外に出された配線の途中で切断し、黄色線（付属ＤＩＳ線）と結線します。

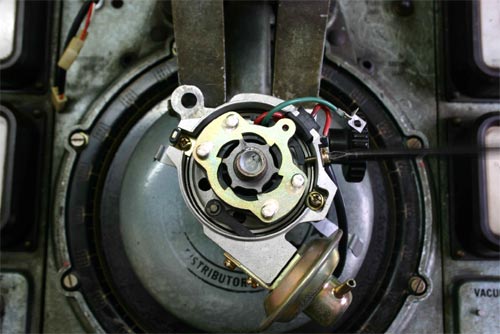

緑線も外へ出しながら、付属の緑線（ＤＩＳ線）へと結線しＭＤＩ 9958に接続します。
