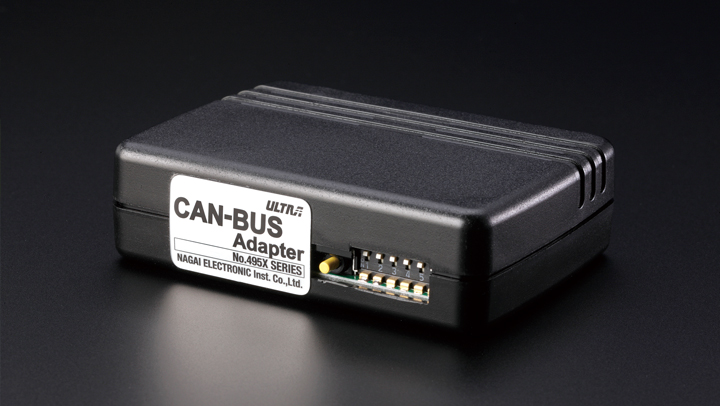

CAN-BUSアダプター
No.4950-00～50,4952-00～50　￥25,000＋税

デジタル製品取り付け専用 CAN-BUSアダプターシリーズ

最新の輸入車や国産車に多数採用されているCAN-BUSシステムに対応して、カーメーカー、車種ごとに専用のCAN-BUSアダプターを開発致しました。
ULTRA CAN-BUSアダプターは簡単な取り付けで、旧来困難だったCAN通信採用車にNAVIや弊社デジタルメーターシリーズの信号取り出しを一層容易にすることが可能となります。
従来、CAN通信であったがためにタコメーターやデジタルメーターの取り付けが困難であった車種であってもULTRA CAN-BUSアダプターの併用によって、REV（エンジン回転）信号、車速信号、イルミネーション、リバース信号、そして、種々の電源を非常に簡単に取り出すことが出来るようになります。
特に、輸入車など信号位置が全く特定できなかったモデルでも、このアダプターによって輸入車にいろいろなデジタル製品の取り付けが可能となりました。

◆主な機能

●簡単な取付け
4本の配線での取り付けとなり、車両側からCAN通信信号の2線（主にツイスト線）を指定の位置周辺に接続し、常時電源とGNDは付属専用OBD IIカプラに接続するだけの簡単な取り付けを実現しました。
一部の車種（トヨタ、ニッサン、マツダ、VOLVO）ではOBD IIカプラへの接続だけで全ての信号を取得でき、CAN通信への個別の配線作業が不要となるので取り付けは一層容易なものとなります。

●充実の出力信号で安全設計
本ユニットを介して、すべての線からの信号出力を可能としているため、本ユニット入力常時電源側には3Aのヒューズを装備していますので、製品取付け時のミス等でも車両側への影響を皆無にした安全設計で構成しています。

●多彩なバリエーション
輸入車用に6機種、国産車用に5機種を設定し、大半の車両に対応できるバリエーションを充実させました。（各モデルの適合については適合表をご参照下さい）

●コンパクトユニットの採用
本体ユニットの外形寸法を75（W）× 22（H）× 56（D）mmとコンパクト設計として取り付け場所を選ばず、収納、設置を容易にしています。

◆主な仕様

●定格電圧：14V マイナスアース車専用
●消費電流：最大3A 待機電流：5mA以下
●動作温度：－20～70℃
●接続配線本数＝入力側4本：
　常時電源（B電源）,CAN Hi信号,CAN Lo信号,GND（アース）の4本のみ。
●出力信号
・車速信号：5Vデジタル　４パルス相当出力　：最大 250km/h まで
　※但し、最高速は車両側のデータによります。
・エンジン回転信号：12Vデジタル　４気筒相当出力　：最大 16,000rpmまで
　※但し、最高回転数は車両側のデータによります。
●常時電源（最大500mA）
●ACC電源（最大500mA）
●イルミネーション電源（最大500mA）
●リバース信号（最大200mA）
●パーキングブレーキ信号
●本体ユニット寸法：75（W）× 22（H）× 56（D）mm

※ユニットからの信号出力などすべてデジタル製品専用としていますので、電源など大電流としては利用できません。

●輸入車用モデル

No.4950-00　メルセデスベンツ専用
No.4950-10　BMW専用
No.4950-20　VW/アウディ専用
No.4950-30　ボルボ専用 ※
No.4950-40　アルファロメオ専用 ※
No.4950-50　ポルシェ専用

●国産車用モデル

No.4952-00　ニッサン専用 ※
No.4952-10　トヨタ専用 ※
No.4952-20　マツダ専用 ※
No.4952-30　スバル専用
No.4952-40　ホンダ専用
No.4952-50　トヨタ２専用 ※

※はＯＢＤ II カプラの接続のみでCAN通信信号への接続可能モデルです。

◆取付け適合製品

●No.4010系　スピードモニターシリーズ（タイヤ補正機能付きモデル推奨）
●No.4500系　シフトインジケーターシリーズ
●No.1930/32　ステッピングタコメータークラブマンシリーズ
●汎用　カーナビゲーションシステム

メーカーと車種をお選び頂くと、適合表PDFデータが閲覧可能です。
適合表PDFのダウンロード(82KB)
