永井電子機器株式会社 製品情報

イグニッションシステム

ルーカス4気筒ポイント式ディスビー専用
MDIダイレクトモデル No.9890 \97,000 + 税

No.9890
■9890の主な仕様

ルーカス製ポイント式ディストリビューター(4気筒用)内部にこのキット専用のセンサーパーツ (製品に付属)を組込み、4枚チョッパーの採用で点火時期調整など調整を簡略化することが出来、専用IGコイル(付属)によってM.D.I同時点火システムとする英国車専用のMDIダイレクトキットです。
街乗りからサーキット走行まで、非力なエンジンから最大限のパワーを引き出しながら最も苦手なタイトコーナー、シケインの立ち上がりなど盛り上がるトルク感を体感できます。

◆適合車種

ミニ、スーパーセヴン、MG等のルーカスディスビー43D、45D、59D装着車に適合。
(アルドン社ディスビーにも適合)


車種名 排気量 型式 年式 備考
ローバーミニ

電流タコメーター車

1000,1300

ルーカス社製ディストリビューター No.43D,No.45D,No.59D装着車(アルドン含む)

'67〜

同時点火セット品
プラグコード別売 No.9599-50電流検出型回転計アダプタ ¥14,000 + 税が必要となります

電圧タコメーター車

1000,1300

ルーカス社製ディストリビューター No.43D,No.45D,No.59D装着車(アルドン含む)

'67〜

同時点火セット品
プラグコード別売

スーパー7

フォードケントOHVエンジン(ポイント車)

1700

ルーカス社製ディストリビューター No.43D,No.45D,No.59D装着車(アルドン含む)

同時点火セット品
プラグコード別売

コスワースBDR DOHC(ポイント車)

1600

ルーカス社製ディストリビューター No.43D,No.45D,No.59D装着車(アルドン含む)

同時点火セット品
プラグコード別売



◆ご注意

●MDIダイレクト点火システムには専用コイル(付属)を使用しますので、従来御使用の標準のプラグコードなどは、使用できなくなります。IGコイルの取付位置に合わせて別途ウルトラシリコンコードを必ずお申込み、お求め下さい。

●弊社MDI同時点火システムに付属の“閉磁路型イグニッションコイル”は、旧来のIGコイルに比べてプラグコード挿入部が深く純正プラグコード(ノーマル)の使用ができません。
純正プラグコードのままでのご使用や改造、加工等でのご使用は、車両及び本製品の故障、IGコイルの破損の原因となりますので、必ず製品付属の「プラグコード特注製作シート」にご記入の上、弊社シリコーンプラグコードをご注文下さい。(有償)

最近主流のこの閉磁路型IGコイルについては従来品に比べて挿入部が深くなっているために、ノーマルのプラグコードなど最深部に十分到達していないままご使用になるとIGコイル挿入口内部で放電を繰り返してプラグコード先端を腐食したり(写真A)損傷し、最後にはIGコイル内部を破壊してしまいますので、十分に御注意下さい。

写真A(腐食したNG品)

写真B(正常動作品)

MDI同時点火システムをお取り付けの際には 製品付属の「プラグコード特注製作シート」に長さや形状など必要事項をご記入の上 ダイレクトイグニッション専用のプラグコードをご注文下さい。



●M.D.I-DUAL 本体ユニット寸法(単位=mm)
M.D.I-DUAL 本体ユニット寸法

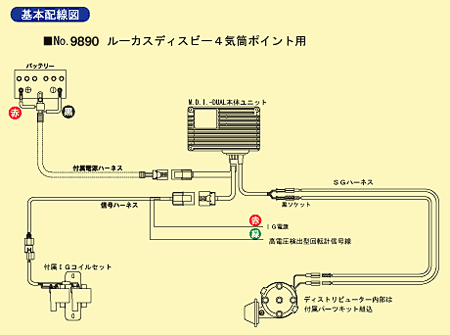

◆基本配線図
基本配線図

ルーカス用PPK(ポイント レスパーツキット)の組み込み


▲再生中『HQ』を選択していただくと、高画像で動画を閲覧できます。
You Tubeで隠れている右下のテロップをはっきり見たい方はこちらをご覧ください。



M.D.Iの適合表 (更新日:2014.2.28)

メーカーと車種をお選び頂けますと、適合表PDFデータが閲覧可能です。

適合表PDFのダウンロード(483KB)

ダウンロード PDFファイルをご覧いただくには、無料の閲覧ソフト、Adobe® AcrobatReader®が必要です。ダウンロード・インスートルも簡単に出来ます。
ダウンロードはこちらをクリックしてください。
アフターサービス関係のお問い合せや説明書の購入などについては、お電話にてお問い合せ下さい。
