VOL.1　ミラーサポートシステムの取付け編

インサイトのミラーコントロールＳＷの位置からひょっとして取り付けが容易ではと思いましたが、やはり、簡単にコネクタ廻りが引き出せて１時間の取り付けでした。

（1）ミラーコントロールスイッチの確認
インサイト インサイト

ミラーコントロールＳＷ下側の
ヒューズＢＯＸパネルから取外します。

下からミラーのコネクタを外し、確認。

（2）常時電源、リバース信号、ドアロック信号への接続
インサイト

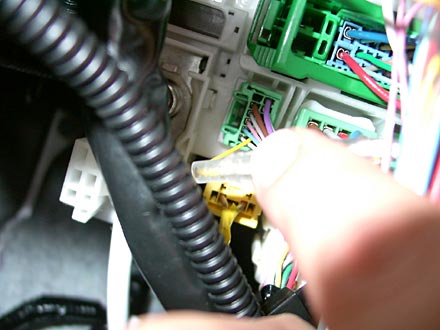

運転席側ヒューズＢＯＸ下　ＭＩＣＵコネクタから、常時電源、リバース信号、
ドアロック信号、オプションのハザード信号へ接続します。
インサイト

常時電源、ハザード信号および今回、リバース信号もここから接続しました。
インサイト

ドアロック信号
インサイト

ミラーコントロールＳＷコネクタの間に外部ハーネスを挿入します。
インサイト

これで装着完了です。後は、ミラーの設定を行うだけです。
