新型プリウス適合のミラーサポートシステムNo.6301-30 ￥28.140-と、リバース信号を簡単に取得するためトヨタ用サポートハーネスNo.4509-40 ￥2,940-を使用しました。
作業時間１時間１５分で取付け完了しました。

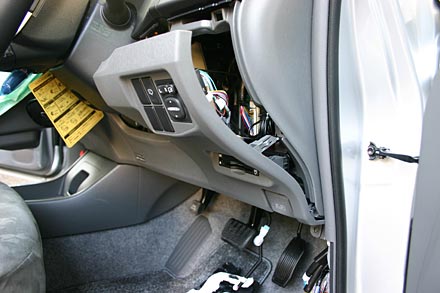

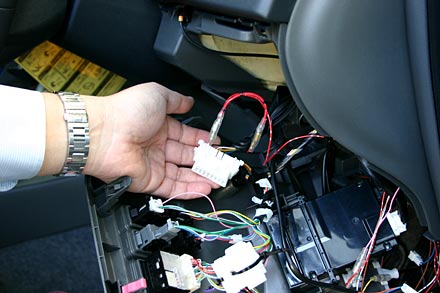

ステアリング右下のミラーコントロールＳＷを確認し、そのＳＷ下側のロアパネルを取外します。 パネルごとずらしてミラーコントロールＳＷ裏側のミラー関係のコネクタを確認します。

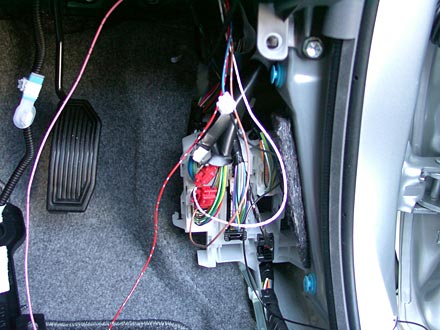

ドアロック信号はドライバー右サイド下のドア信号から接続します。

常時電源は、ミラーコントロールＳＷの下側にあるＯＢＤの端子に接続します。

今回リバース信号を、弊社トヨタ用No.4509-40から検出するために、そのサポートハーネスを取付けのため、カーナビを一旦外す作業をします。

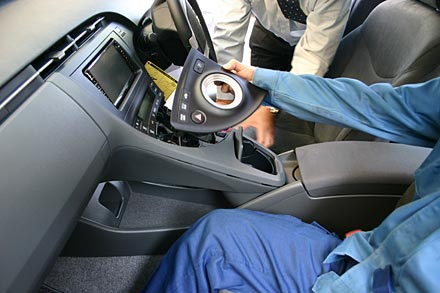

まず、シフト横にあるハザードＳＷパネルを外します。

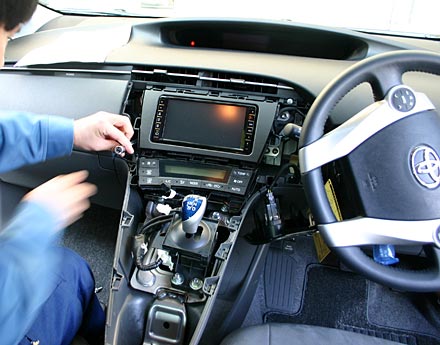

カーナビ周辺のパネルとカーナビの固定ネジを外します。

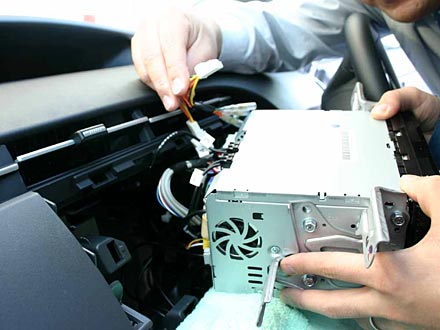

カーナビのリアコネクタからサポートハーネスと同形状のコネクタを探し、サポートハーネスを接続します。

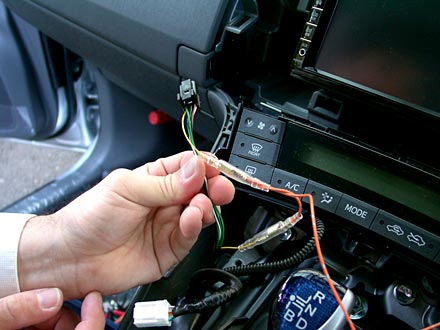

純正ハザードＳＷの裏コネクタからミラーサポートのオレンジ線に接続します。

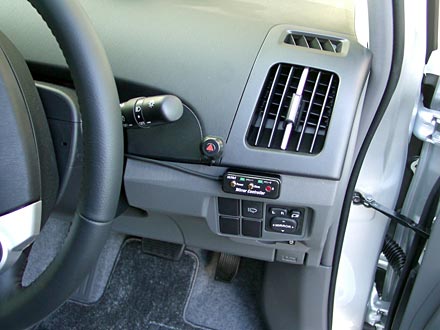

付属ハザードＳＷは、プリウスのライトＳＷの形状が特殊なためメインパネルに固定しました。 これで装着完了です。後は、ミラーの設定を行うだけです。
