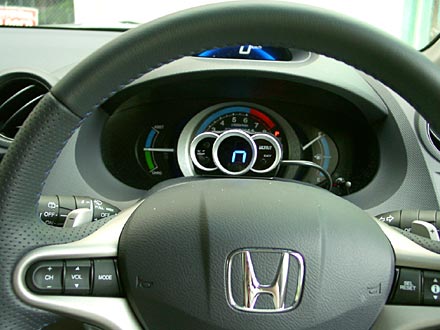

VOL.2 シフトインジケーターの取付け編
|
||||||||||||||||||||||||||
 |

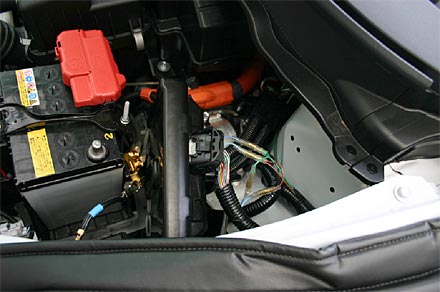

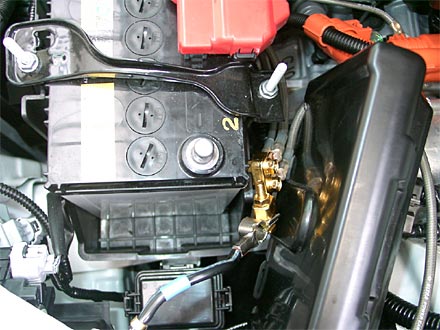

バッテリーマイナスを外します。 |
 |

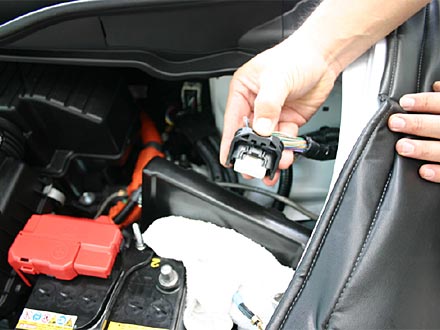

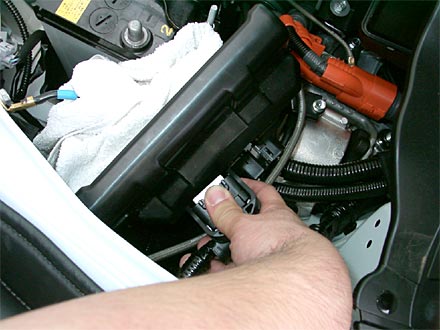

エンジンルーム内にあるＥＣＵのコネクタを抜きます。 |
 |
 |

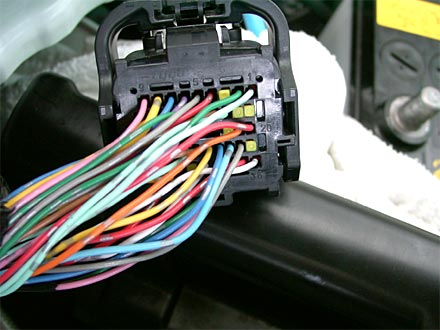

後ろの化粧カバーを外し、車速信号とエンジン回転信号を確認し、配線します。 |
 |
 |

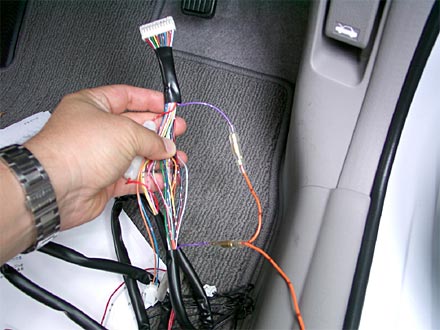

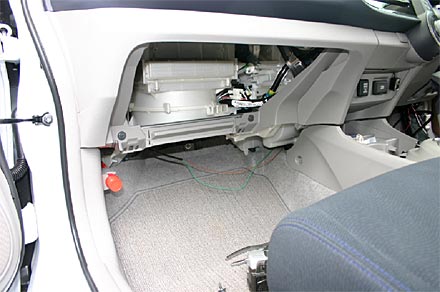

助手席側のグローボックス奥のゴムブーツから配線を（エンジンルームから）通して車内に引き込みます。 |
（2）ＩＧ電源、リバース信号の接続
 |

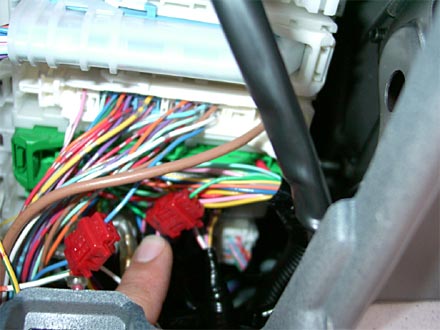

ミラーサポートのコネクタからＩＧ電源が取れるので、そこからＩＧ電源を配線しました。 |
 |
リバース信号はミラーサポートと同じ場所へ配線。 |
 |
リバース信号の確認。 |
 |
エンジン回転信号の確認ＯＫ。 |
 |

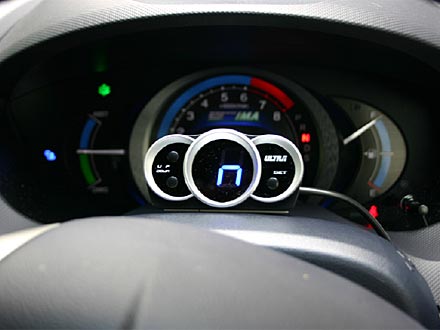

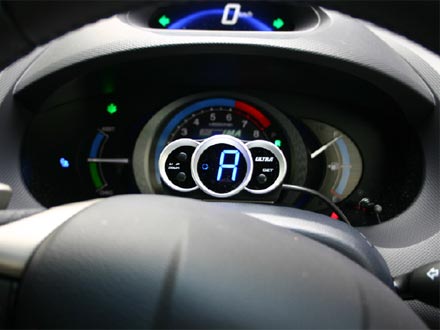

これでシフトインジケーターの取付け完了です。後は、走行して７速での設定を行って完了です。 |
